管道試壓、吹掃是氣體滅火系統施工核心質量檢測工序，屬于強制隱蔽驗收項目，GB50263-2007 規范明確規定：所有滅火劑輸送管道、高壓啟動管路安裝完成后，必須依次開展管道吹掃、水壓強度試驗、氣壓氣密性試驗，三道工序缺一不可，未完成試壓吹掃不得封閉吊頂、墻體進行隱蔽。大量項目因簡化試壓流程、保壓時間不足、升壓操作不規范，后期出現管道堵塞、高壓滲漏、藥劑噴放量不足等重大缺陷，本文詳解三道試驗標準化操作流程、壓力參數、判定標準與安全管控措施，覆蓋七氟丙烷低壓管網、IG541 高壓管網差異化試壓要求。
一、管道吹掃施工操作，清除管路雜質避免噴嘴堵塞。管道試壓前優先完成干燥壓縮空氣吹掃，吹掃介質選用無油干燥氮氣或壓縮空氣，嚴禁用水吹掃高壓管網，水分殘留易造成管壁銹蝕、低溫結冰堵塞管路。吹掃分段實施，長距離管網按防護區分段封堵，逐段吹掃，吹掃出口白布檢驗標準：白布放置吹掃出口持續 5 分鐘，無鐵銹、泥沙、焊渣、油污雜質附著即為吹掃合格。吹掃氣流流速不低于 20m/s，吹掃過程間歇性開閉末端閥門，形成脈沖氣流沖擊管壁附著物，彎頭、三通、噴嘴支管等雜質易堆積點位延長吹掃時間；啟動紫銅管單獨吹掃，小口徑管路雜質更難清理，反復吹掃至出口潔凈。吹掃完成后封閉管道兩端管口，做好臨時封堵保護，防止土建施工雜物再次進入管道內部，吹掃全過程留存影像記錄與吹掃驗收單，監理現場見證簽字。

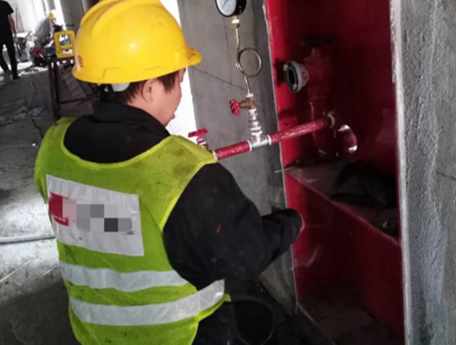

二、管道水壓強度試驗，驗證管道承壓結構安全。滅火劑輸送主管、集流管高壓管路采用水壓強度試驗，試驗前隔離瓶組、選擇閥、噴嘴、壓力表等不耐水壓組件，加裝臨時盲板封堵，盲板標注明顯標識防止試壓后遺漏拆除。水壓試驗壓力區分系統設定：七氟丙烷管網試驗壓力取 1.5 倍系統最大工作壓力，IG541 高壓系統水壓試驗壓力 4.2MPa；緩慢分級升壓，每次升壓 0.2MPa，穩壓 3 分鐘檢查焊縫、法蘭、管道無變形、滲漏后繼續升壓，直至達到規定試驗壓力。達到試驗壓力后保壓 10 分鐘，觀察壓力表無壓降、管道焊縫、接頭無滲水、無可見變形即為強度試驗合格；保壓階段專人全程值守，嚴禁人員正對法蘭、盲板正面，防止水壓擊穿噴射傷人。試壓完成后緩慢泄壓，分段排空管內積水，使用干燥氮氣吹干管壁殘留水分，重點吹掃低點泄放閥，杜絕管內積水留存。試壓過程若出現滲漏、管道變形，立即泄壓放空，切割更換破損管段、重新焊接后再次試壓，嚴禁帶壓修補管路。
三、管道氣壓氣密性試驗，檢測高壓密封性能杜絕藥劑泄漏。水壓強度試驗合格、管路完全干燥后開展氣密性試驗，介質采用干燥氮氣，試驗壓力為系統額定工作壓力。試驗前再次拆除臨時試壓盲板，復原噴嘴、閥門、壓力表全部系統組件，分區獨立封堵防護區管路，逐區氣密性檢測。升壓分兩段操作：先升壓至試驗壓力 50%，穩壓 5 分鐘全面檢查所有接頭、法蘭、高壓軟管、閥門密封面無氣泡滲漏，無異常后勻速升壓至額定試驗壓力，保壓 24 小時，全程記錄壓力表數值，壓力降不超過規范限值判定合格。檢測滲漏采用中性發泡劑均勻噴涂所有密封點位，觀察無連續氣泡產生即為密封達標；IG541 高壓系統氣密性保壓時間延長至 48 小時，高壓管路密封要求更嚴苛。儲瓶間集流管、高壓啟動管路單獨做氣密性試驗，驅動管路微小滲漏會導致系統誤噴、驅動壓力不足，需逐處接頭發泡檢測。
四、試壓吹掃現場安全管控與資料留存硬性要求。試壓作業劃定獨立施工區域，設置警示圍擋與警示標識，非作業人員禁止進入；升壓、泄壓操作由持證專業人員操作，升壓速度平緩，禁止瞬間快速升壓沖擊管道焊縫。冬季低溫環境試壓做好防凍措施，水壓試驗完成后徹底吹干管路，防止結冰脹裂管道；地下室潮濕區域試壓后及時做管道防腐補涂。試壓、吹掃全過程必須有監理、建設單位現場見證，每道工序拍攝壓力表穩壓影像、白布吹掃檢驗照片、發泡劑檢漏照片，統一整理試壓記錄臺賬，臺賬包含管道分段編號、試驗壓力、保壓時長、試驗結果、操作人員、見證人員簽字。若項目存在多防護區分區管網，每一區單獨試壓、單獨留存記錄，不允許多區合并一次試壓簡化流程。
試壓吹掃是排查管道內部雜質、外部密封滲漏最有效的檢測手段，是保障氣體滅火系統長期穩定運行的關鍵屏障，任何簡化工序、縮短保壓時間、合并分區試壓行為均會留下永久安全隱患。現場施工嚴格執行 “先吹掃、后強度試壓、再氣密性試壓” 順序，嚴格匹配對應系統壓力參數，完整留存全套試驗驗收資料，滿足消防監督核查與竣工資料歸檔要求。
